分类：圆柱滚子轴承

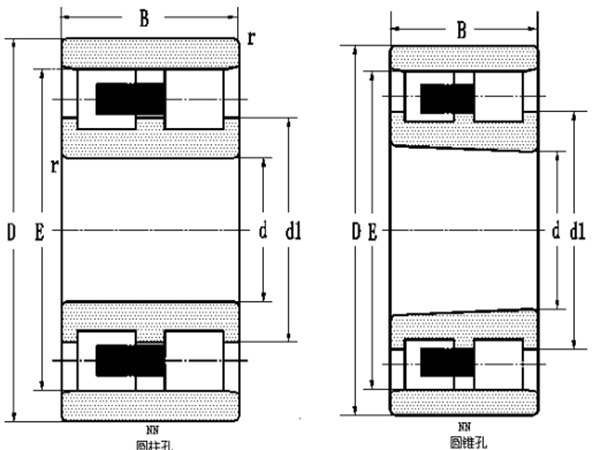

双列圆柱滚子轴承有圆柱内孔和圆锥内孔两种结构，该类轴承具有结构紧凑、刚性大、承载能力大、受负荷后变形小等优点，特别适用于机床主轴支承，NN型轴承的结构点是内圈两侧带挡边外圈无挡边，而 NN U 型轴承则为外圈两侧有挡边而内圈无挡边，这两种型式轴承均不限制轴与外壳间的相对轴向位移，用作非定位轴承。
双列圆柱滚子轴承型号参数
Double-row Cylindrical Roller Bearings
|
轴承型号 Designation |
外型尺寸 Principal Dimension |
额定负荷(kN) Basic Load Ratings |
限转速(rpm) Speed ratings |
质量 Mass |
||||
| d | D | B | 动负荷Dynamic |
静负荷 Static |
脂 Grease |
油 Oil |
kg | |
| NN3052K | 260 | 400 | 104 | 969 | 1810 | 950 | 1300 | 47.1 |
| NN3052 | 260 | 400 | 104 | 969 | 1810 | 950 | 1300 | 48.5 |
| NN3056K | 280 | 420 | 106 | 1020 | 1950 | 850 | 1100 | 49.1 |
| NN3056 | 280 | 420 | 106 | 1020 | 1950 | 850 | 1100 | 49.87 |
| NN3060 | 300 | 460 | 118 | 1180 | 2250 | 800 | 1000 | 71.7 |
| NN3060/Y1 | 300 | 460 | 118 | 1180 | 2250 | 800 | 1000 | 71.2 |
| NN3060K | 300 | 460 | 118 | 1180 | 2250 | 800 | 1000 | 69.6 |
| NN3064K | 320 | 480 | 121 | 1250 | 2450 | 750 | 950 | 75 |
| NN3068K | 340 | 520 | 133 | 1560 | 3020 | 700 | 900 | 101 |
| NN3068 | 340 | 520 | 133 | 1560 | 3020 | 700 | 900 | 104 |
| NN3072K | 360 | 540 | 134 | 1630 | 3240 | 670 | 850 | 106 |
| NN3076K | 380 | 560 | 135 | 1590 | 3240 | 6300 | 800 | 110 |
| NN3076 | 380 | 560 | 135 | 1590 | 3240 | 630 | 800 | 114 |
| NN3176V | 380 | 620 | 194 | 2700 | 5800 | 500 | 700 | 221 |
| NN3980K | 400 | 540 | 108 | 1240 | 2400 | 780 | 980 | 71.3 |
| NN3080K | 400 | 600 | 148 | 1980 | 3660 | 700 | 880 | 143 |
| NN3080 | 400 | 600 | 148 | 1980 | 3660 | 700 | 880 | 147 |
| NN3092K | 460 | 680 | 168 | 2470 | 5070 | 450 | 560 | 204 |
| NN39/560 | 560 | 750 | 140 | 2370 | 4860 | 470 | 590 | 188 |
| NN6/560 | 560 | 780 | 180 | 2400 | 6400 | 450 | 560 | 266 |
| NN30/560K | 560 | 820 | 195 | 2460 | 6560 | 340 | 430 | 341 |
| NN30/670 | 670 | 980 | 280 | 4620 | 9360 | 200 | 300 | 597 |
